martes, 1 de diciembre de 2015

F-16 : los aviones de combate que Argentina no se decide a comprar


Con la desprogramación de los últimos Mirage argentinos, por parte de la Fuerza Aérea, Argentina se queda sin aviones supersónicos, de superioridad aérea.

La saliente administración kirchnerista, le deja al próximo Gobierno argentino, la decisión de comprar cazabombarderos Kfir Block 60 [ con celulas de 40 años de uso] actualizados por la empresa israelí IAI ( Israel Aerospace Industries ), como una opción de transición o adquirir cazas definitivos como los F-16 estadounidenses, o los Gripen NG, que serán fabricados por Brasil bajo licencia de Saab, pero en cuya construcción se incluyen componentes de origenes británicos lo que impediría su compra debido al embargo armamentístico que mantiene el Reino Unido,con la Argentina, tras el conflicto de Malvinas.

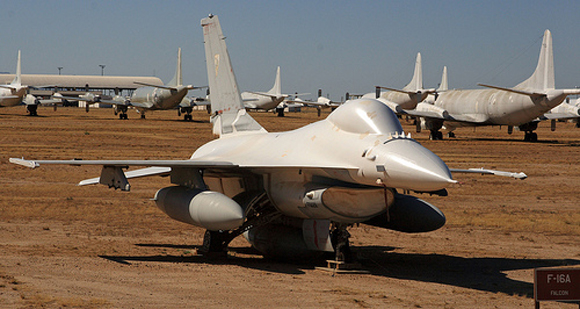

Cientos de F- 16 que pertenecieron a la USAF / ANG se almacenan en la Base Davis- Monthan Air Force Base Aérea, cerca de Tucson, Arizona. Ante los trascendidos sobre un posible interés de Argentina por adquirir F-16 a EE.UU., para la Fuerza Aérea. Dichos cazas, serían seleccionados y sacados de los cuarteles de invierno de la USAF en Arizona y puestos en condiciones de vuelo para su venta. Allí existen; F-16 en sus versiones C / D Block 40/42 , construidos en la época de la Guerra del Golfo (1990/1991).Se trata de células con más de 20 años de uso.Para su puesta a punto y venta se requerirá de una actualización en su aviónica y una familiarización tanto de pilotos como equipo técnico para su pilotaje y mantenimiento.


Argentina podría estar interesada en el F-16 Block 50.El Bloque 50/52 fue entregado por primera vez a finales del año 1991. Este bloque está equipado con un conjunto GPS/INS mejorado, y puede cargar un lote más de armamento avanzado: el misil AGM-88 HARM, la bomba guiada AGM-154 Joint Standoff Weapon (JSOW), y los sistemas de guiado JDAM para bombas convencionales, y WCMD (Wind-Corrected Munitions Dispenser) para bombas de racimo. Los aviones Bloque 50 son propulsados por el motor F110-GE-129, mientras que los reactores del Bloque 52 son F100-PW-229; estos cazas son designados de forma extraoficial como F-16CJ.


De concretarse la compra las aeronaves llegarían, a la Argentina, sin armamento, por lo cual la Fuerza Aérea Argentina, debería recurrir a otro país, probablemente Israel [ previa autorización de EE.UU.] para lograr armar a sus F-16, con misiles y pertrechos israelies.

Características del F-16

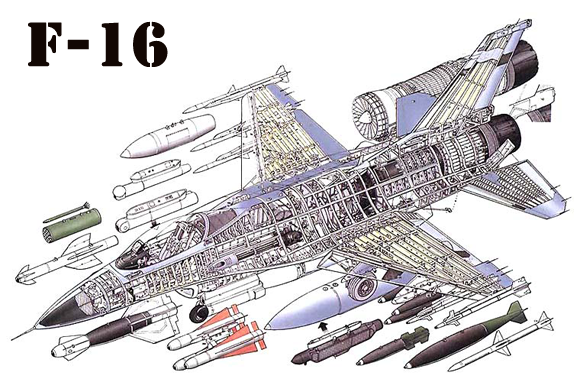

El diseño del F-16 emplea una forma de ala en delta cortada, incorporando carenado del encastre ala-fuselaje y extensiones del borde de ataque para el control del vórtice en la parte delantera; una toma de aire ventral de geometría fija para la admisión del motor turbofán; una disposición de cola de tres planos convencional con estabilizadores horizontales completamente móviles; una pareja de aletas ventrales bajo el fuselaje justo detrás del borde de salida de las alas; cabina tipo burbuja de una sola pieza; y un tren de aterrizaje en configuración triciclo con la rueda delantera de dirección retráctil alojada debajo del conducto de entrada de aire, y desplegándose justo detrás del borde de admisión. Dispone de un receptáculo para reabastecimiento en vuelo con pértiga localizado a cierta distancia detrás de la cabina. Los dos aerofrenos de aleta doble de los que dispone se encuentran entre los estabilizadores horizontales de cola y la tobera del motor, como terminación trasera de los encastres ala-fuselaje, y el gancho de parada está montado debajo de la popa del fuselaje.


En la base del estabilizador vertical de cola tiene otro carenado, usado para alojar varios elementos como dispositivos ECM o paracaídas de frenado. Algunos modelos posteriores del F-16, como la variante F-16I del Bloque 50, también poseen un abultado carenado dorsal que discurre a lo largo del «lomo» del fuselaje desde la parte trasera de la cabina de vuelo hasta el carenado de cola. Este espacio extra puede ser usado para albergar equipamiento adicional o combustible.

Mandos de vuelo

Estabilidad estática negativa

El YF-16 fue el primer avión del mundo diseñado de forma intencionada para ser aerodinámicamente un poco inestable. Esta técnica llamada "estabilidad estática relajada" (en inglés RSS o relaxed static stability), fue incorporada para aumentar la maniobrabilidad del caza. La mayoría de los aviones están diseñados con estabilidad estática positiva, que induce a la aeronave a regresar a su actitud original. Sin embargo, la estabilidad estática positiva dificulta la maniobrabilidad del aparato, ya que la tendencia a continuar en sus actitud actual se opone a esfuerzo del piloto por maniobrar; por otro lado, una aeronave con estabilidad estática negativa estará, en la ausencia de aportación de control, preparada para cambiar de nivel y abandonar el vuelo estable. Por consiguiente, un avión con estabilidad estática negativa será más maniobrable que uno que es positivamente estable.


Mandos de vuelo electrónicos

Para contrarrestar esta tendencia a salirse del vuelo controlado, y evitar la necesidad de hacer movimientos de compensación constantes por parte del piloto, el F-16 dispone de un sistema de control de vuelo electrónico de cuatro canales de tipo fly-by-wire (FBW). La computadora de control de vuelo, que es un componente clave del sistema, acepta las órdenes del piloto a través de la palanca de control y de los pedales del timón, y manipula las superficies de control de tal manera que se produzca la maniobra resultante deseada sin perder el control (conocido como "salirse" del vuelo controlado). La computadora de control de vuelo también toma miles de medidas por segundo de la actitud de la aeronave, y automáticamente hace correcciones para compensar las desviaciones y mantener la ruta de vuelo sin necesidad de que intervenga el piloto, permitiendo de esta manera el vuelo estable. Esto ha generado un aforismo común entre los pilotos de F-16: «Tú no vuelas un F-16; él te vuela a ti.

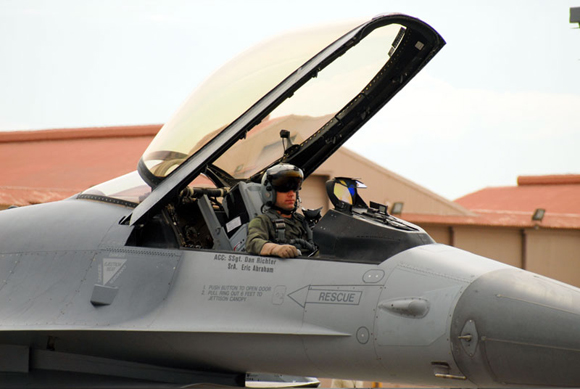

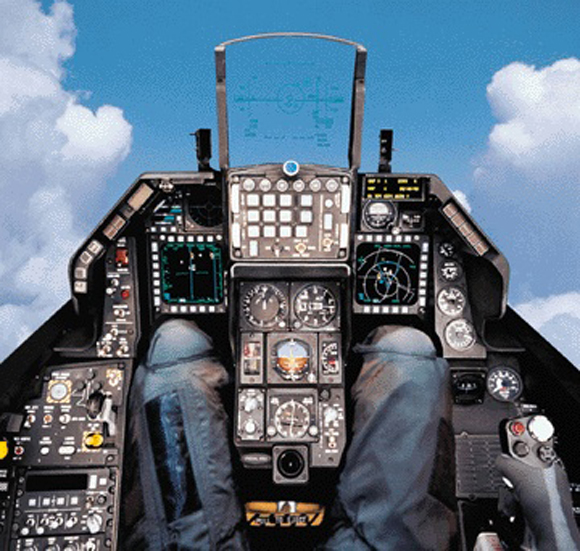

Cabina

Una de las características más notables del F-16 desde la perspectiva del piloto es el excepcional campo de visión desde la cabina de vuelo, una característica que es vital durante el combate aire-aire. La cabina tipo burbuja de una sola pieza de policarbonato y a prueba de aves proporciona una visibilidad completa de 360°, con un ángulo de visión hacia abajo de 40° por los lados y 15° por el morro (lo más común en sus predecesores eran 12–13°); para lograr esto el asiento del piloto va montado en una posición elevada. Además, a diferencia de la mayoría de los cazas, la carlinga del F-16 no tiene ningún arco estructural que obstruiría parte de la visión del piloto. No obstante, la excesiva longitud de la configuración en tándem de los F-16 biplaza hace necesario un arco estructural entre los pilotos.


Asiento Eyectable

El asiento eyectable cero-cero ACES II impulsado por cohete que monta el F-16 está reclinado hacia atrás con un inusual ángulo de 30°, ya que los asientos de los cazas más antiguos o contemporáneos solían tener una inclinación hacia atrás cercana a los 13–15°. El gran ángulo de inclinación fue escogido para aumentar la tolerancia del piloto a la fuerzas G elevadas, y para reducir su susceptibilidad a la pérdida de consciencia inducida por fuerza G. El mayor ángulo del asiento, no obstante, también ha sido asociado con un mayor riesgo de dolor en el cuello cuando no es mitigado por el uso adecuado del reposacabezas.

Debido al excesivo ángulo de inclinación del asiento y al espesor de la cúpula de policarbonato, el asiento eyectable del F-16 carece de los raíles de acero para romper la cabina de los que disponen la mayoría de los sistemas de eyección de otras aeronaves. En el F-16, la eyección del tripulante se realiza después de deshacerse de la cubierta: cuando el viento relativo arranca la cabina lejos del avión, un cable acciona los cohetes para impulsar el asiento.


El F-16 fue diseñado para ser relativamente económico de fabricar y mucho más simple de mantener que los aviones de combate de anteriores generaciones. Su estructura se compone aproximadamente de un 80% de aleaciones de aluminio, un 8% de acero, un 3% de materiales compuestos, y un 1,5% de titanio. Las superficies de control, como las aletas de borde de ataque, los alerones, y aletas ventrales, hacen uso extensivo de elementos estructurales de panel de nido de abeja de aluminio y recubrimiento laminado de polímero reforzado con fibra de carbono. El F-16A dispone de 228 paneles de acceso por toda la aeronave, alrededor de un 80% de los cuales son accesibles directamente. El número de puntos de lubricación, conexiones de línea de combustible, y módulos reemplazables también se redujo enormemente comparado con sus predecesores.


A pesar de que el programa LWF de la USAF había requerido una vida estructural de la aeronave de sólo 4.000 horas de vuelo, y la capacidad de alcanzar 7,33 G con un 80% de combustible interno, los ingenieros de General Dynamics decidieron desde el principio diseñar la estructura del F-16 con una vida de hasta 8.000 horas de duración y para maniobras a 9 G con el depósito interno lleno. Esto resultó ser una ventaja cuando la misión del avión cambió de solamente combate aire-aire a operaciones polivalentes. Sin embargo, los cambios realizados por encima del uso operacional planeado y el aumento continuo de peso debido a la adición de más sistemas han requerido varios programas de fortalecimiento estructural.

Turbina del F-16 Block 50

El General Electric F110 es un motor a reacción tipo turbofán con postcombustión producido por la compañía estadounidense GE Aviation. El F110 usa el mismo diseño interno del General Electric F101.


Característica

Tipo: Turbofán
Longitud: 5,9 m
Diámetro: 1,18 m
Peso en seco: 1.996 kg
Componentes
Compresor de baja (LPC): 3 etapas
Compresor de alta (HPC): 9 etapas
Turbina de alta (HPT): 1 etapa
Turbina de baja (LPT): 2 etapas



Rendimiento

Empuje: 75 kN (13.500 lbf) sin postquemador / 125 kN (20.000 lbf) con postquemador
Consumo específico: 75 k/kNh sin postquemador / 201 kg/kNh con postquemador
Relación empuje a peso: 6:1
Relación consumo a potencia:
1:1 sin postquemador
1:0.62 con postquemador


Armamento

Cañones: 1× M61A1 Vulcan de seis cañones rotativos calibre 20 mm con 511 proyectiles.


Puntos de anclaje: 11 (2 raíles de extremos alares, 6 pilones subalares y 3 soportes bajo el fuselaje) con una capacidad de 7.700 kg, para cargar una combinación de:
Bombas:
Bombas de propósito general:
4× Mark 84, de 900 kg
8× Mark 83, de 450 kg
12× Mark 82, de 225 kg
Bombas guiadas:
4× GBU-10 Paveway II, de 900 kg guiada por láser
6× GBU-12 Paveway II, de 225 kg guiada por láser
4× GBU-31 o GBU-38 JDAM, de 900 o 225 kg guiadas por satélite
8× GBU-39 SDB, de 112 kg guiada por satélite
Bombas de racimo:
8× CBU-87 CEM, con 202 bombas de fragmentación
8× CBU-89 GATOR, con 72 minas antitanque y 22 antipersona
8× CBU-97 SFW, con 40 proyectiles perforadores de blindaje
Con posibilidad de incluir sistema de guiado WCMD
Bombas nucleares:
3× B61, hasta 170 kt

Cohetes:

4× contenedor de cohetes LAU-61 o LAU-68, con 19× o 7× cohetes Hydra 70 mm
4× contenedor de cohetes LAU-5003, con 19× cohetes CRV7 de 70 mm
4× contenedor de cohetes LAU-10, con 4× cohetes Zuni de 127 mm

Misiles:

Misiles aire-aire:
Corto alcance (guiado por infrarrojos):
6× AIM-9 Sidewinder o IRIS-T o RAFAEL Python-4
Medio alcance (guiado por radar):
2× AIM-7 Sparrow
6× AIM-120 AMRAAM o RAFAEL Derby
Misiles aire-superficie:
Misiles de apoyo aéreo cercano:
6× AGM-65 Maverick
Misiles antirradiación:
6× AGM-45 Shrike,
4× AGM-88 HARM, antirradar
Misiles antibuque:
2× AGM-84 Harpoon
4× AGM-119 Penguin

Otros:

Un F-16 lanzando bengalas.
Dispensador de chaff y bengalas SUU-42A/A
Contenedores de contramedidas electrónicas AN/ALQ-131 y AN/ALQ-184
Contenedores de designación de objetivos LANTIRN, Lockheed Martin Sniper XR o LITENING
Hasta 3× tanques de combustible externos Sargent Fletcher de 300, 330 o 370 galones para vuelo en ferry o misiones de largo alcance.

Aviónica

Radar de impulsos Doppler Westinghouse AN/APG-68
Sistema de posicionamiento global (GPS)
Sistema de navegación inercial (INS)
Sistema de control de vuelo electrónico de cuatro canales de tipo fly-by-wire

Pantalla de visualización frontal (HUD)

Radar

El F-16A/B originalmente fue equipado con el radar de control de tiro de impulsos Doppler AN/APG-66 de Westinghouse Electronic Systems (ahora Northrop Grumman). Su antena direccional plana fue diseñada para ser lo suficientemente compacta como para encajarse dentro del relativamente pequeño morro del F-16. El radar APG-66 usa una baja frecuencia de repetición de impulsos (PRF) para detección de objetivos a media y alta altitud en un entorno de pocas señales de radar parásitas, y una PRF media para entornos de señales de radar parásitas densas. Dispone de cuatro frecuencias de operación dentro de la banda X, y proporciona cuatro modos de funcionamiento para combate aire-aire y siete para aire-tierra, incluso de noche o con condiciones meteorológicas adversas. El modelo APG-66(V)2 del Bloque 15 añadió un nuevo procesador de señales más potente, con mayor potencia de salida, fiabilidad mejorada, y mayor alcance en entornos con ecos parásitos o interferencias provocadas. El programa de actualización de vida media MLU actualizó éste al modelo APG-66(V)2A, que ofrece mayor velocidad de procesamiento y más memoria.


El radar AN/APG-68, una evolución del APG-66, fue introducido con el F-16C/D Bloque 25. Este modelo de radar dispone de mayor alcance y resolución, así como 25 modos de funcionamiento, incluyendo trazado de mapas terrestres, Doppler beam-sharpening, objetivo móvil en tierra, objetivo en mar, y seguimiento-mientras-explora (TWS) para hasta diez objetivos. El modelo APG-68(V)1 del Bloque 40/42 añadió plena compatibilidad con los dispositivos LANTIRN de Lockheed Martin, y un modo de seguimiento con PRF alta para proporcionar iluminación de objetivos de onda continua (CW) para los misiles de guiado radar semiactivo como el AIM-7 Sparrow. Los F-16 Bloque 50/52 inicialmente recibieron la versión más fiable APG-68(V)5, que tiene un procesador de señal programable empleando tecnología VHSIC. Los Bloque 50/52 Advanced (o 50+/52+) están equipados con el radar actualizado APG-68(V)9, que tiene un alcance de detección aire-aire un 30% mayor, y un modo de radar de apertura sintética (SAR) para reconocimiento, detección de objetivos y trazado de mapas en alta resolución. En agosto de 2004, Northrop Grumman recibió un contrato para comenzar a actualizar los radares APG-68 de los aviones Bloque 40/42/50/52 al estándar (V)10, que dota al F-16 con búsqueda y detección autónoma todo tiempo para el uso de armas de precisión con ayuda de sistema de posicionamiento global (GPS). También incorpora modos de trazado de mapas SAR y seguimiento del terreno (TF), así como intercalado de todos los modos.
Compradores

Actualmente el F-16 permanece en servicio con la mayoría de sus operadores, no obstante algunas fuerzas aéreas como las de Estados Unidos, Bélgica y Países Bajos han reducido notablemente su flota inicial de aviones. Mientas que algunos países —Italia, Chile y Jordania— han incorporado ejemplares excedentes de estos países. A finales del año 2009 quedaban 1.156 aviones F-16 en servicio con la Fuerza Aérea estadounidense.

El F-16 ha sido vendido a 26 países, incluyendo a Estados Unidos, habiéndose fabricado más de 4.400 unidades.
